LVS+KeepAlived+Nginx高可用实现方案

  |   0 评论   |   0 浏览

file 如遇图片加载失败,可尝试使用手机流量访问

这是一段血泪教程....


概念

LVS
  • 什么是lvs****LVSLinux Virtual Server的简写,意即Linux虚拟服务器,是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立,是中国国内最早出现的自由软件项目之一
  • 宗旨
    1. 使用集群技术和Linux操作系统实现一个高性能、高可用的服务器.
    2. 很好的可伸缩性(Scalability)
    3. 很好的可靠性(Reliability)
    4. 很好的可管理性(Manageability)。
  • 特点
    可伸缩网络服务的几种结构,它们都需要一个前端的负载调度器(或者多个进行主从备份)。我们先分析实现虚拟网络服务的主要技术,指出IP负载均衡技术是在负载调度器的实现技术中效率最高的。在已有的IP负载均衡技术中,主要有通过网络地址转换(Network Address Translation)将一组服务器构成一个高性能的、高可用的虚拟服务器,我们称之为VS/NAT技术(Virtual Server via Network Address Translation)。在分析VS/NAT的缺点和网络服务的非对称性的基础上,我们提出了通过IP隧道实现虚拟服务器的方法VS/TUN (Virtual Server via IP Tunneling),和通过直接路由实现虚拟服务器的方法VS/DR(Virtual Server via Direct Routing),它们可以极大地提高系统的伸缩性。VS/NAT、VS/TUN和VS/DR技术是LVS集群中实现的三种IP负载均衡技术。
  • 其他
    更多其他特点请参考百度百科-Lvs
KeepAlived
  • 什么是keepAlived
    keepalived是一个类似于layer3, 4 & 5交换机制的软件,也就是我们平时说的第3层、第4层和第5层交换。Keepalived是自动完成,不需人工干涉。
  • 简介
    Keepalived的作用是检测服务器的状态,如果有一台web服务器宕机,或工作出现故障,Keepalived将检测到,并将有故障的服务器从系统中剔除,同时使用其他服务器代替该服务器的工作,当服务器工作正常后Keepalived自动将服务器加入到服务器群中,这些工作全部自动完成,不需要人工干涉,需要人工做的只是修复故障的服务器。
  • 工作原理
    Layer3,4,5工作在IP/TCP协议栈的IP层,TCP层,及应用层,原理分别如下:
    • Layer3:Keepalived使用Layer3的方式工作式时,Keepalived会定期向服务器群中的服务器发送一个ICMP的数据包(既我们平时用的Ping程序),如果发现某台服务的IP地址没有激活,Keepalived便报告这台服务器失效,并将它从服务器群中剔除,这种情况的典型例子是某台服务器被非法关机。Layer3的方式是以服务器的IP地址是否有效作为服务器工作正常与否的标准。
    • Layer4:如果您理解了Layer3的方式,Layer4就容易了。Layer4主要以TCP端口的状态来决定服务器工作正常与否。如web server的服务端口一般是80,如果Keepalived检测到80端口没有启动,则Keepalived将把这台服务器从服务器群中剔除。
    • Layer5:Layer5对指定的URL执行HTTP GET。然后使用MD5算法对HTTP GET结果进行求和。如果这个总数与预期值不符,那么测试是错误的,服务器将从服务器池中移除。该模块对同一服务实施多URL获取检查。如果您使用承载多个应用程序服务器的服务器,则此功能很有用。此功能使您能够检查应用程序服务器是否正常工作。MD5摘要是使用genhash实用程序(包含在keepalived软件包中)生成的。
      SSL_GET与HTTP_GET相同,但使用SSL连接到远程Web服务器。
      MISC_CHECK:此检查允许用户定义的脚本作为运行状况检查程序运行。结果必须是0或1.该脚本在导演盒上运行,这是测试内部应用程序的理想方式。可以使用完整路径(即/path_to_script/script.sh)调用可以不带参数运行的脚本。那些需要参数的需要用双引号括起来(即“/path_to_script/script.sh arg 1 ... arg n”)
  • 作用
    主要用作RealServer的健康状态检查以及LoadBalance主机和BackUP主机之间failover的实现。
    高可用web架构:LVS+keepalived+nginx+apache+php+eaccelerator(+nfs可选 可不选)

为什么要使用

当我们的服务器意外挂了之后,我们要怎么做?
当然是找一台新的机器,替代现有的机器,然后做新的环境部署,端口映射,域名解析等等一系列的工作,再将服务重新启动;但是如果这一系列的操作都是手动完成的,那么等你把这些工作搞好,可能服务已经停止个把小时了,这会儿估计运营早就提着菜刀架在你脖子上了;
但是如果使用了KeepAlived之后,然后提前将备用机准备好,当主的机器挂掉之后,自动将VIP给你切换到备用机,并且以邮件的形式告诉你说主服务已经挂了,你得赶紧恢复起来;这时候你就可以慢慢的去找主服务的问题,这时候并不会影响到你的正常业务运行。


准备


软件安装

192.168.1.128192.168.1.129上安装keepalived
192.168.1.130192.168.1.131上安装nginx

KeepAlived 安装
  • 基础软件安装
    yum install -y gcc
    yum install -y openssl-devel
    yum install -y libnl libnl-devel
    yum install -y libnfnetlink-devel
    yum install -y net-tools
    yum install -y vim wget

源码安装
  • 将以上下载的2.0.10的版本拷贝至/use/local/src下
  • 安装
    • 解压编译、安装

        cd /use/local/src
        tar -zxvf keepalived-2.0.10.tar.gz
        mv keepalived-2.0.10 ../keepalived
        cd /use/local/keepalived/
        ./configure
        make && make install

      • 常见错误1
        !!! OpenSSL is not properly installed on your system. !!!
        !!! Can not include OpenSSL headers files. !!!
        解决方法:
        yum -y install openssl-devel
      • 常见错误2
        this build will not support IPVS with IPv6. Please install libnl/libnl-3 dev libraries to support IPv6 with IPVS.(此版本不支持使用IPv6的IPVS。 请安装libnl / libnl-3 dev库以支持带IPVS的IPv6。)
        解决方法:
        yum -y install libnl libnl-devel
      • 常见问题三
        configure: error: libnfnetlink headers missing
        解决方法:
        yum install -y libnfnetlink-devel
    • keepalived配置
      将keepalived配置文件拷贝到etc/keepalived下

      mkdir /etc/keepalived
      cp /usr/local/keepalived/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/

    • 开机启动项
      把 keepalived的启动文件复制到init.d下,加入开机启动项

      cp /usr/local/keepalived/keepalived/etc/init.d/keepalived /etc/rc.d/init.d/

    • 将keepalived文件拷贝到etc下

      cp /usr/local/keepalived/keepalived/etc/sysconfig/keepalived /etc/sysconfig/

    • 把keepalived加入系统命令目录

      cp /usr/local/sbin/keepalived /usr/sbin/

      • 常见问题
        error while loading shared libraries: libcrypto.so.1.1: cannot open shared object file: No such file or directory
        解决方式:
        ln -s /usr/local/lib64/libssl.so.1.1 /usr/lib64/libssl.so.1.1
        ln -s /usr/local/lib64/libcrypto.so.1.1 /usr/lib64/libcrypto.so.1.1
yum安装

这里的教程使用的上面的源码安装

yum install -y keepalived
服务启动、重启、关闭

这里只是测试服务是否能正常启动,后续还需要更改keepalived的配置之后才能正常的使用

  • 启动

    /etc/init.d/keepalived start

  • 重启

    /etc/init.d/keepalived restart

  • 启动

    /etc/init.d/keepalived stop

安装ipvsadm

用于查看lvs转发及代理情况的工具
只需要在192.168.1.128及192.168.1.129上安装即可

yum install ipvsadm -y
nginx安装

只需要在192.168.1.130及192.168.1.131上安装nginx即可
请参考基于CentOS 7 web服务环境搭建(包含JDK+Nginx+Tomcat+Mysql+Redis)中nginx的安装部分
或者
请参考OpenResty(Nginx+Lua)高并发最佳实践直接安装OpenResty即可包含了nginx部分,这里选用的是这种方式


防火墙(iptables)

  • 停用firewalld

    systemctl stop firewalld.service
    systemctl disable firewalld.service
    systemctl mask firewalld.service

  • 安装iptables防火墙

    #查看iptables相关的安装包
    yum list iptables*
    #安装
    yum install -y iptables-services

防火墙配置(方式一)
  • 编辑防火墙,增加端口
    • keepalived服务器下的配置
      192.168.1.128和192.168.1.129下的添加以下配置
      vi /etc/sysconfig/iptables

      #允许vrrp多播心跳(如果防火墙开启,这里不配置这个,就会出现裂脑)
      -A INPUT -p vrrp -j ACCEPT
      #开启80端口的访问(如果防火墙开启,不配置这个,vip的80端口将无法正常访问)
      -I INPUT -p tcp --dport 80 -j ACCEPT

    • nginx服务器下配置
      192.168.1.130和192.168.1.131下的添加以下配置
      vi /etc/sysconfig/iptables

      #nginx默认监听的80端口 这里直接开启80端口的外网访问(不开启外网将无法正常反问对应服务器的nginx)
      -A INPUT -p tcp -m state --state NEW -m tcp --dport 80 -j ACCEPT

    • 重启防火墙

      systemctl restart iptables.service

防火墙配置(方式二)

直接关闭所有防火墙,这种方式仅仅用于测试;不推荐用于实际项目

systemctl stop iptables.service

配置nginx服务器(>>这里很重要!很重要!很重要!!!<<)

以下操作需要在角色为Web服务器的两台中进行
192.168.1.130和192.168.1.131这两台服务器上配置即可

  • 启动nginx服务
    确保nginx已经正常运行了

    ps -ef|grep nginx


  • 编辑realserver脚本文件两台机器都要搞

    • 进入init文件夹
      cd /etc/init.d/

    • 编辑脚本
      vim realserver
      添加以下脚本

      #虚拟的vip 根据自己的实际情况定义
      SNS_VIP=192.168.1.200
      /etc/rc.d/init.d/functions
      case "$1" in
      start)
             ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
             /sbin/route add -host $SNS_VIP dev lo:0
             echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
             echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
             echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
             echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
             sysctl -p >/dev/null 2>&1
             echo "RealServer Start OK"
             ;;
      stop)
             ifconfig lo:0 down
             route del $SNS_VIP >/dev/null 2>&1
             echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
             echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
             echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
             echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
             echo "RealServer Stoped"
             ;;
      *)
             echo "Usage: $0 {start|stop}"
             exit 1
      esac
      exit 0

    • 保存并设置脚本的执行权限

      chmod 755 /etc/init.d/realserver
      // 因为realserver脚本中用到了/etc/rc.d/init.d/functions,所以一并设置权限
      chmod 755 /etc/rc.d/init.d/functions

    • 执行脚本

      service realserver start


    • 查看执行结果
      ip a
      如果看到以下效果,说明脚本已经执行成功了
       如遇图片加载失败,可尝试使用手机流量访问


最后关键一步,配置keepalived

配置MASTER
  • 进入192.168.1.128服务器

    cd /etc/keepalived
    #备份默认的keepalived配置
    mv keepalived.conf keepalived-back.conf
    vim keepalived.conf

  • 添加以下配置:

    global_defs {
       notification_email {
             edisonchou@hotmail.com
       }
       notification_email_from sns-lvs@gmail.com
       smtp_server 192.168.80.1
       smtp_connection_timeout 30
       router_id LVS_DEVEL  # 设置lvs的id,在一个网络内应该是唯一的
    }
    vrrp_instance VI_1 {
        state MASTER   #指定Keepalived的角色,MASTER为主,BACKUP为备 记得大写
        interface eno16777736  #网卡id 不同的电脑网卡id会有区别 可以使用:ip a查看
        virtual_router_id 51  #虚拟路由编号,主备要一致
        priority 100  #定义优先级,数字越大,优先级越高,主DR必须大于备用DR
        advert_int 1  #检查间隔,默认为1s
        authentication {   #这里配置的密码最多为8位,主备要一致,否则无法正常通讯
            auth_type PASS
            auth_pass 1111
        }
        virtual_ipaddress {
            192.168.1.200  #定义虚拟IP(VIP)为192.168.1.200,可多设,每行一个
        }
    }
    # 定义对外提供服务的LVS的VIP以及port
    virtual_server 192.168.1.200 80 {
        delay_loop 6 # 设置健康检查时间,单位是秒
        lb_algo rr # 设置负载调度的算法为wlc
        lb_kind DR # 设置LVS实现负载的机制,有NAT、TUN、DR三个模式
        nat_mask 255.255.255.0
        persistence_timeout 0
        protocol TCP
        real_server 192.168.1.130 80 {  # 指定real server1的IP地址
            weight 3   # 配置节点权值,数字越大权重越高
            TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
            }
        }
        real_server 192.168.1.131 80 {  # 指定real server2的IP地址
            weight 3  # 配置节点权值,数字越大权重越高
            TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
            }
         }
    }

配置BACKUP
  • 进入192.168.1.129服务器

    cd /etc/keepalived
    #备份默认的keepalived配置
    mv keepalived.conf keepalived-back.conf
    vim keepalived.conf

  • 添加以下配置:

    global_defs {
       notification_email {
             edisonchou@hotmail.com
       }
       notification_email_from sns-lvs@gmail.com
       smtp_server 192.168.80.1
       smtp_connection_timeout 30
       router_id LVS_DEVEL  # 设置lvs的id,在一个网络内应该是唯一的
    }
    vrrp_instance VI_1 {
        state BACKUP #指定Keepalived的角色,MASTER为主,BACKUP为备 记得大写
        interface eno16777736  #网卡id 不同的电脑网卡id会有区别 可以使用:ip a查看
        virtual_router_id 51  #虚拟路由编号,主备要一致
        priority 50  #定义优先级,数字越大,优先级越高,主DR必须大于备用DR
        advert_int 1  #检查间隔,默认为1s
        authentication {   #这里配置的密码最多为8位,主备要一致,否则无法正常通讯
            auth_type PASS
            auth_pass 1111
        }
        virtual_ipaddress {
            192.168.1.200  #定义虚拟IP(VIP)为192.168.1.200,可多设,每行一个
        }
    }
    # 定义对外提供服务的LVS的VIP以及port
    virtual_server 192.168.1.200 80 {
        delay_loop 6 # 设置健康检查时间,单位是秒
        lb_algo rr # 设置负载调度的算法为wlc
        lb_kind DR # 设置LVS实现负载的机制,有NAT、TUN、DR三个模式
        nat_mask 255.255.255.0
        persistence_timeout 0
        protocol TCP
        real_server 192.168.1.130 80 {  # 指定real server1的IP地址
            weight 3   # 配置节点权值,数字越大权重越高
            TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
            }
        }
        real_server 192.168.1.131 80 {  # 指定real server2的IP地址
            weight 3  # 配置节点权值,数字越大权重越高
            TCP_CHECK {
            connect_timeout 10
            nb_get_retry 3
            delay_before_retry 3
            connect_port 80
            }
         }
    }

配置注意项
  • router_id
    后面跟的自定义的ID在同一个网络下是一致的
  • state
    state后跟的MASTER和BACKUP必须是大写;否则会造成配置无法生效的问题
  • interface
    网卡ID;这个值不能完全拷贝我的配置,要根据自己的实际情况来看,可以使用以下方式查询

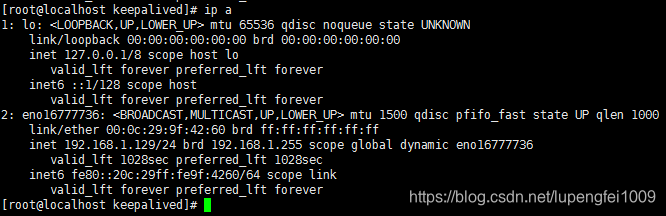

    ip a 如遇图片加载失败,可尝试使用手机流量访问
  • priority
    主备优先级
    MASTER中配置的priority必须比BACKUP大;差值最好>=50
  • authentication
    主备之间的认证方式
    一般使用PASS即可;主备的配置必须一致;否则无法通讯,会导致裂脑;密码不能大于8位
  • virtual_ipaddress
    配置的VIP;允许配置多个

启动keepalived

在192.168.1.128和192.168.1.129下分别执行以下指令启动keepalived

/etc/init.d/keepalived start

  • 检查主keepalived 启动后的配置情况

    ip a
    // 如果网卡下出现192.168.1.200(VIP)说明主已经启动成功


  • 检查备keepalived 启动后的配置情况

    ip a
    ···
    备服务器的网卡下**没有出现**192.168.1.200(VIP)的ip,说明备服务正常
    **注:如果这里也出现了VIP,那么说明裂脑了,需要检查防火墙是否配置正确;是否允许了vrrp的多播通讯**
    ![](https://img-blog.csdnimg.cn/20190117171119191.?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2x1cGVuZ2ZlaTEwMDk=,size_16,color_FFFFFF,t_70)



LVS管理工具-ipvsadm

安装
yum install ipvsadm -y
查看统计
  • 查看当前配置的虚拟服务和各个RS的权重

    ipvsadm -Ln

  • 查看当前ipvs模块中记录的连接(可用于观察转发情况)

    ipvsadm -lnc

  • 查看ipvs模块的转发情况统计

    ipvsadm -Ln --stats | --rate

lvs超时配置
  • 查看lvs的超时时间

    ipvsadm -L --timeout


  • 优化连接超时时间

    ipvsadm --set 1 10 300



    这里的TCP的连接超时时间最好和keepalived中的persistence_timeout超时时间保持一致;persistence_timeout的超时时间表示指定时间内,同ip的请求会转发到同一个服务;

  • 更多ipvsadm的操作请参考以下文章
    https://www.cnblogs.com/lipengxiang2009/p/7353373.html


测试

正常代理转发

使用我linux虚拟机的windows宿主机进行测试

  • 测试vip

    ping 192.168.1.200


  • 测试vip监听的端口

    telnet 192.168.1.200 80


  • 请求虚拟IP查看转发的服务
     如遇图片加载失败,可尝试使用手机流量访问

    KeepAlived高可用测试
    • 停掉主keepalived

      /etc/init.d/keepalived stop


    • vip漂移至备服务器

      此时网页访问:192.168.1.200依然能够正常访问;却分发依然正常

    • 重启主keepalived
      主服务恢复之后;vip又会自动漂移回主服务


LVS监控真实服务测试
  • 查看最新的虚拟ip对应的RealServer的情况

    ipvsadm -l



    可以看出192.168.1.130和192.168.1.131两台正式服务都还在

  • 测试停掉192.168.1.130

  • 再次查看虚拟ip对应的RealServer的情况

    可以看出192.168.1.130这台已经挂掉的服务器已经被移除了

  • 测试访问虚拟ip

    所有的访问都只会转发到131的真实服务器

  • 恢复192.168.1.130
    lvs又会自动监控并加入192.168.1.130


常见问题

  • 裂脑
    主备keepalived服务器同时出现了VIP;导致vip无法正常使用
    常见原因为防火墙配置所致导致多播心跳失败
  • vip能ping通,但是vip监听的端口不通
    • 第一个原因:nginx1和nginx2两台服务器的服务没有正常启动
    • 第二个原因:请参考上面Nginx服务器那一大项中所说的配置,可能没有配置好
  • vip ping不通
    核对是否出现裂脑
    核对keepalived的配置是否正确
